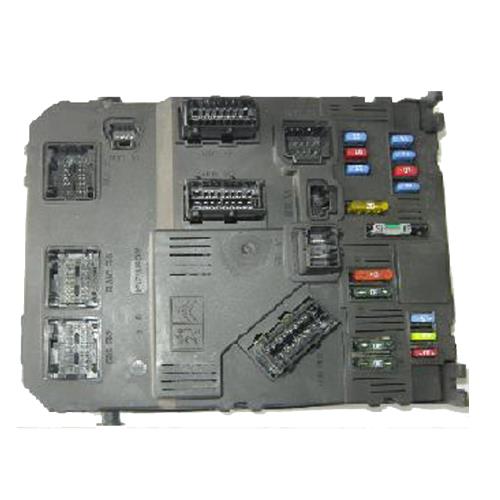

عیب یابی سیستم BSI

شنبه ها با مولتی پلکس

عیب یابی سیستم  BSI

عیب یابی BSI در حالتی که دستگاه دیاگ قادر به انجام تست عملگرها نمی باشد و پارامترها را اندازه گیری نمی کند: موادر زیر را کنترل کنید:

- فیوزهای MF8 , MF9 , F4 , F9 , F27

- کانکتور 26V BE

- در حالت سوئیچ بسته، منفی (بدنه) بودن ترمینال 4 کانکتور 16V NR و ترمینال 25

- در حالت سوئیچ باز، وجود ولتاژ 12V ترمینال های 4 , 21 , 23  کانکتور 26V BE و ترمینال های 1 , 2 کانکتور 2VGR

- عایق سیم های BH08 , BH09 , AH27 , CH04 , ML1 , MPBSI , MC20A

- اتصال و عایق سیم شماره 690
