مشخصات پین های کانکتور رابط ICU و ECU در سیستم ایموبیلایزر زیمنس

یکشنبه ها با ایموبیلایزر

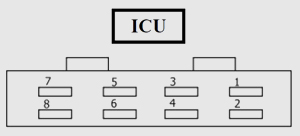

مشخصات پین های کانکتور رابط ICU و ECU در سیستم ایموبیلایزر زیمنس

پین (1) : باطری (BATTERY)

پین (2) : زمین (GROUND)

پین (3) : خروجی LED مربوط به جلو آمپر

پین (4) : برق بعد از سوئیچ (IGNITION)

پین (5) : R-LINE از طریق این خط ورودی، ICU درخواست ECU را دریافت می کند

پین (6) : استفاده نشده است

پین (7) : K-LINE  خط ارتباطی بین ICU و دستگاه عیب یاب

پین (8) : W-LINE خط ارتباطی ICU و ECU

کانکتور رابط آنتن به ICU : جهت برقراری ارتباط بین ترانسپوندر و ICU استفاده می گردد.
